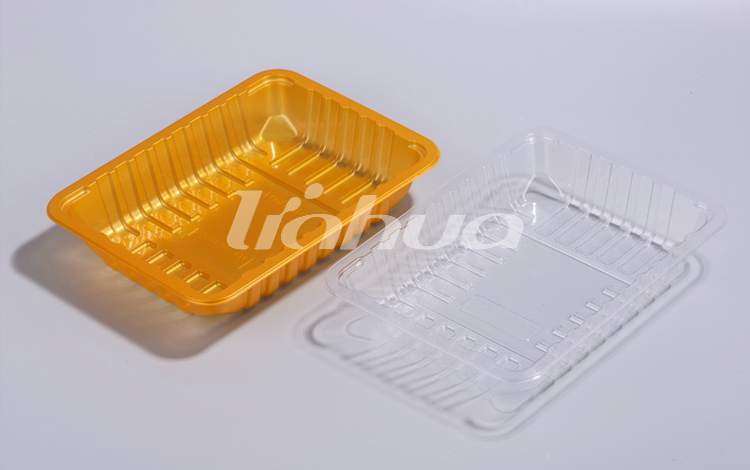

Jak určit správnou hloubku a geometrii podnosu pro vakuově balený (VSP) podnos, aby bylo zajištěno správné překrytí kožním filmem na nepravidelně tvarovaných produktech?

Správná hloubka zásobníku pro a Vakuově balený (VSP) zásobník by měl být alespoň 10–15 mm hlouběji než je nejvyšší bod výrobku a geometrie podnosu musí přesně odrážet stopu produktu, aby se kožní film mohl rovnoměrně zakrývat bez přemostění, vrásnění nebo neúplného kontaktu. Správný postup od začátku eliminuje nejběžnější vady VSP a přímo chrání trvanlivost, integritu těsnění a maloobchodní prezentaci.

Tato příručka vás provede praktickou metodikou pro dimenzování a Vakuově balený (VSP) zásobník správně – výpočet hloubky pokrytí, výběr úhlu stěny, rozměry přírub a to, jak by složitost tvaru produktu měla ovlivnit každé rozhodnutí.

Proč je hloubka zásobníku jediným nejkritičtějším rozměrem

V a Vakuově balený (VSP) zásobník , kožní film se zahřívá na mezi 130 °C a 160 °C a poté nasáván dolů přes produkt podtlakem – obvykle mezi 5 a 20 mbar zbytkový tlak . Fólie musí projít z roviny příruby úplně dolů a kolem obrysů produktu před přilepením k základně tácu.

Pokud je tácek příliš mělký, fólie se nemůže plně přizpůsobit bokům produktu a podříznutí, vytváří vzduchové kapsy, které ohrožují vakuum a urychlují oxidaci. Pokud je tácek příliš hluboký, přebytečný filmový materiál se složí a zvrásní na základně, čímž vznikne neatraktivní obal a potenciální místa úniku v zóně těsnění.

Praktické pravidlo: vnitřní hloubka vaničky = maximální výška produktu 10 až 15 mm . U řezů s kostí nebo mořských plodů s vyčnívajícími prvky zvyšte nárazník na 18–22 mm zohlednit roztahování filmu přes ostrou geometrii.

Měření nepravidelné geometrie produktu před návrhem zásobníku

Před zadáním jakýchkoli rozměrů zásobníku pro a Vakuově balený (VSP) zásobník , provést strukturovaný proces profilování produktu. Nepravidelné produkty – jako je jehněčí jehněčí maso, filety z celého lososa nebo plněná drůbež – nelze považovat za jednoduché obdélníky.

Klíčová měření ke sběru

• Maximální výška (osa Z): Změřte nejvyšší bod ve statisticky reprezentativním vzorku alespoň 20–30 jednotek. Použijte hodnotu 95. percentilu, nikoli průměr.
• Rozměry stopy (osy X a Y): Změřte nejširší a nejdelší rozsahy včetně případných převislých prvků.
• Hloubka podříznutí: U produktů s kostí změřte, jak daleko se musí fólie pohybovat bočně pod vyčnívající kostí nebo okrajem.
• Hmotnostní rozsah a variace hustoty: Těžší a hustší produkty se při vysávání stlačují a mění výšku až o 5–8 % .

Tato měření se přímo promítají do specifikací hloubky zásobníku a geometrie stěny a zabraňují nákladnému přepracování nástrojů po počátečních výrobních sériích.

Úhel stěny a návrh tahu pro optimální zakrytí filmu

Úhel boční stěny – také nazývaný úhel úkosu – a Vakuově balený (VSP) zásobník hraje hlavní roli v tom, jak hladce se kožní film přizpůsobí okrajům produktu. Příliš svislá stěna omezuje pohyb fólie a způsobuje přemostění v rozích tácu.

Standardní průmyslové pokyny doporučují a úhel ponoru 7° až 12° od svislice pro aplikace VSP. U výrobků s výraznými výškovými odchylkami nebo výraznými podříznutím, zvýšení tahu na 14°–18° dává filmu více prostoru, aby se přizpůsobil, aniž by se příliš napínal.

Poloměr rohu záleží

Ostré vnitřní rohy patří mezi nejčastější příčiny selhání fólie v a Vakuově balený (VSP) zásobník . Fólie se musí natahovat kolem rohů ve dvou osách současně a koncentrovat napětí v tomto bodě. Zpravidla:

• Poloměr vnitřního rohu základny: minimálně 3 mm, ideálně 5–8 mm
• Vnitřní poloměr přechodu ze stěny na základnu: minimálně 4 mm
• Poloměr rohu vnější příruby: minimálně 2 mm pro podporu stálého těsnícího tlaku

Specifikace šířky příruby a zóny těsnění

Příruba je vodorovný okraj Vakuově balený (VSP) zásobník kde se kožní film utěsňuje k substrátu tácu. Poddimenzovaná nebo špatně navržená příruba je jednou z hlavních příčin selhání těsnění u maloobchodních balení VSP.

Doporučená šířka příruby je 8 až 12 mm pro standardní maloobchodní balení . U větších táců s produkty nad 800 g zvětšete šířku příruby na 12–15 mm k rovnoměrnějšímu rozložení těsnícího tlaku a snížení rizika odlupování během přepravy.

Povrch příruby musí být rovný a bez deformací. Materiály van s vysokou krystalinitou, jako jsou např CPET nebo rPET s >30 % recyklovaného obsahu , jsou náchylnější k deformaci příruby během tvarování za tepla a vyžadují přísnější tolerance nástrojů – obvykle odchylka rovinnosti ±0,2 mm přes zónu těsnění.

Referenční hloubka a geometrie zásobníku podle kategorie produktu

Následující tabulka poskytuje praktické informace pro výběr Vakuově balený (VSP) zásobník rozměry napříč nejběžnějšími kategoriemi produktů zpracovávaných na linkách pro balení kůže:

Jak tloušťka a roztažnost fólie ovlivňují rozhodování o geometrii zásobníku

Kožní film použitý v a Vakuově balený (VSP) zásobník není nekonečně roztažitelný. Většina komerčních vrchních fólií VSP jsou koextrudované struktury o celkové tloušťce 50 až 100 um a prodloužení při přetržení 300 % až 600 % . Efektivní hloubka tažení bez ztenčování nebo vytváření dírek je však výrazně konzervativnější – obvykle omezená na dloužící poměry 1:1,5 až 1:2,5 (hloubka k nejmenšímu bočnímu rozměru).

To znamená, že pro úzký zásobník s vnitřní šířkou 80 mm , maximální spolehlivá hloubka natažení kožního filmu je přibližně 120–200 mm . Kromě toho se ztenčení filmu v rozích základny stává strukturálním rizikem. Pokud hloubka vašeho produktu překračuje tyto poměry, řešením je spíše rozšířit geometrii zásobníku než ji prohloubit – rozložení tahového napětí fólie na větší plochu.

U výrobků s kostí nebo s ostrými hranami vždy specifikujte fólii s a minimální odolnost proti proražení 15–20 N měřeno podle ASTM F1306 nebo ekvivalentu, bez ohledu na tloušťku.

Ověření nástrojů a zkušební protokol pro nové formáty zásobníků VSP

Jakmile byly specifikovány rozměry zásobníku, je nezbytné provést strukturovanou ověřovací zkoušku, než se pustíte do úplné výroby nástrojů pro a Vakuově balený (VSP) zásobník formát. Přeskočení tohoto kroku je nejdražší chybou při uvádění linky VSP do provozu.

Doporučené kroky ověření

1. Výroba prototypu tácu: Před řezáním ocelových nástrojů zpracujte malou dávku 200–500 zásobníků pomocí měkkých nástrojů nebo 3D tištěných vložek s cílovými rozměry.
2. Hodnocení filmového závěsu: Vizuálně zkontrolujte přemostění, zvrásnění a jednotnost kontaktů na vzorku 30 jednotek na SKU.
3. Testování zbytkového kyslíku: Změřte kyslík v headspace pomocí analyzátoru kyslíku. cíl: <0,5 % O2 pro čerstvé maso.
4. Test pevnosti v odlupování těsnění: Proveďte testování pevnosti v odlupování podle ASTM F88. Minimální přijatelná hodnota pro maloobchodní VSP: 8–15 N/15 mm .
5. Zrychlená studie trvanlivosti: Balení skladujte při cílové maloobchodní teplotě (obvykle 0 °C až 4 °C ) a posoudit mikrobiologickou a vizuální kvalitu ve dnech 3, 7, 14 a 21.
6. Simulace distribuce: Uzavřené obaly podrobte testu ISTA 2A nebo ekvivalentnímu přepravnímu testu, aby se zjistilo jakékoli selhání těsnění související s geometrií při mechanickém namáhání.

Teprve po absolvování všech šesti ověřovacích fází by měly být finální výrobní nástroje uvedeny do provozu. Tento proces obvykle přidává 3–6 týdnů k uvedení nového formátu zásobníků VSP, ale zabraňuje podstatně nákladnějšímu stahování nebo prostojům linky po uvedení na trh.

Běžné geometrické chyby a jak se jim vyhnout

Dokonce i zkušení obaloví inženýři se setkávají s opakujícími se chybami geometrie při specifikaci a Vakuově balený (VSP) zásobník za nový produkt. Níže jsou uvedeny nejčastější problémy:

• Poddimenzovaná hloubka zásobníku na základě průměrné výšky produktu spíše než 95. percentil: Vždy navrhujte pro největší realistickou jednotku produktu, ne pro průměr. Jediný nadměrný produkt s překlenovací fólií ruší nárok na trvanlivost celého balení.
• Použití obdélníkového zásobníku pro oválný nebo asymetrický produkt: Nadměrný prázdný prostor v rozích zásobníku zvyšuje napětí fólie v tahu a vytváří zvrásnění. Na zakázku tvarované nebo oválné podnosy výrazně zlepšují překrytí produktů, jako jsou celé ryby nebo paličky.
• Ignorování výšky absorpční podložky ve výpočtech hloubky: Absorpční podložka o 3–5 mm zvyšuje efektivní výšku produktu a musí být zohledněna ve specifikacích hloubky podnosu.
• Určení příruby, která je pro těsnicí nástroj příliš úzká: Příruba užší než 7 mm zřídka poskytuje dostatečný těsnící povrch pro konzistentní hermetické spojení v celé výrobní sérii.
• Nezohlednění stohování zásobníků během distribuce studeného řetězce: Hlubší podnosy se strmými úhly úkosu jsou náchylnější ke zborcení nebo deformaci při zatížení stohováním. Určete minimální tloušťku stěny 0,4–0,6 mm pro zásobníky rPET v hlubokých formátech.
